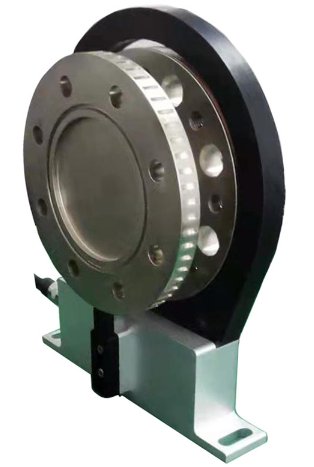

TQ-663盘式扭矩传感器

产品概述：

TQ-663型法兰式扭矩传感器采用机器紧凑的法兰-法兰连接设计，其转子一端安装于传动端，另一端直接和负载端联接，能够便捷地安装到传动系统中。除此之外，传感器中内置了转速测量单元。

法兰式扭矩传感器可直接安装于传动设备上。定子环固定于旋转的转子外圈，由定子基座支撑。

传感器体积、尺寸、材料、测量系统和信号传输的设计专门针对发动机试验台架上的恶劣、复杂工况。

产品特点：

● TQ-663型应变式法兰扭矩传感器，内置了数字测量信号调理单元，通过无接触式传输，直接将数据以标准模拟或数字信号方式输出。转子在定子环内转动，不许使用任何机械轴承，因而无磨损。

● 0.5或0.1精度级，可选电压或频率信号输出

● 高精度磁电转角/转速测量单元，防尘防潮

● 通过RS-232C接口实现传感器参数识别、设置、测量和零点平衡

● 轴向尺寸非常小

● 紧凑的法兰-法兰连接设计

● 数字非接触式信号传输

● 无轴承，无需维护

● 系统自检功能

性能参数：

1. 量程 N∙m ±10 … 300k Nm

2. 过载能力:120%

3. 输出信号：5-15KHZ 0-10V 4-20mA

4. 精度等级: 0.5% 0.25% 0.1%

5. 供电：24VDC

6. 工作转速：0-15000转/分

7. 响应频率：100μs

8. 绝缘电阻：>200MΩ

9. 零点漂移：<0.5%

10.重复性：<0.1%

11.线性：<0.1%

12.滞后：<0.1%

13.环境温度：-40-60℃

14.相对湿度：<90%RH

15.运行温度范围 ：-10-70℃

16.存储温度范围 ：-25-80℃

17.传感器幅值：10V

18.传感器功耗：≈4W

19.传感器电流消耗：100MA

20.应变计动态应变波的响应时间：3.2X10-6s

21.传感器壳体：强阳极化铝
